ハンディータイプ
プラズマジェット
スリットタイプ プラズマジェット
ハイパワースポットタイプ プラズマジェット
様々な使用目的にご使用頂けるよう、プラズマ活性ガス放出部が小型～幅広まで応用範囲の広い電源分離タイプ、及び、シンプルで機動性の高い電源一体テスト機を製作いたしました。
プラズマにより活性化したガスを吹き付ける方式のため、処理対象物への高電圧や熱によるダメージはほとんどありません。
被照射物に対する制約が少ないため、様々な用途に応用可能です。
スリットタイプ
プラズマジェット JP-100C
弊社のプラズマジェットの処理用ガスはN2(窒素)を使用します。高価なガスは必要ありません
ハンディープラズマジェット HPJ-02A
コンパクトなプラズマ照射部、電源ユニットを内蔵し、手持ち作業にも対応可能です。
ハイパワースポットタイプ
SPJ-02HP
照射距離の長いスポットタイプ プラズマジェット
プラズマ源として使用
軟質チューブを接続して、スポット処理も可能です。
照射面積は小さいですが、装置に組み込んで精密な処理位置制御や、複雑な形状の内部処理、手持ち作業でも安全で繊細な処理ができるため、さまざまな用途への可能性が広がります。
プラズマ源としても利用が可能です
スリットタイプ
プラズマジェット JP-100C
ハンディープラズマジェット HPJ-02

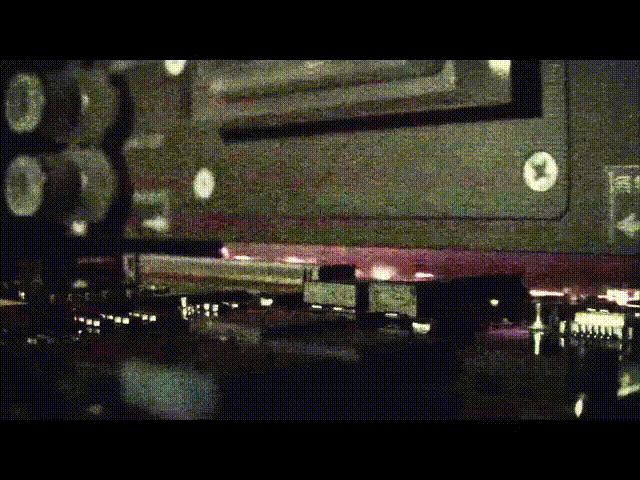

凹凸のあるプリント基板への照射デモンストレーション
段差、立体物、絶縁素材等、様々な素材の処理が可能です
段差のある条件でのプラズマジェット照射
紙の親水化（部分処理）テスト
ハンディープラズマジェットHPJ-02
水中へ直接照射
エアストーン使用
高感度ビデオ撮影
高感度ビデオ撮影

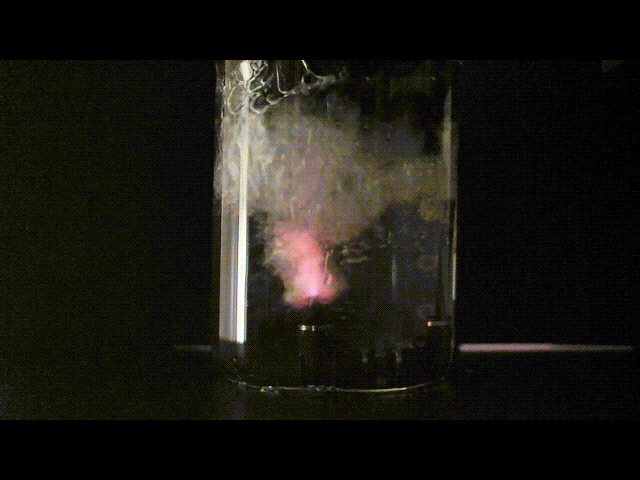

液中へのプラズマ照射
SPJ-02HPからプラズマジェットをチューブで水中に導入
大気中と同等以上のプラズマジェット発光を見ることができました
外気に触れないためプラズマの寿命が伸びていると考えています
エアストーンを使っても照射可能でした
メチレンブルーで着色した水の脱色を確認
液体に対しても大気圧プラズマの効果が及ぶことが確認できました
照射開始1分
３分経過
メチレンブルー着色水
照射前
２分経過
４分経過終了 ほぼ無色に
＊プラズマジェットの写真は高感度撮影を行っております。（F1.8~F3.5 ISO1600~12800 1/2~２秒露光）
明るい室内では、写真のように鮮明なプラズマジェットの発光を目視するのは困難です。
＊ハイパワースポットタイプはプラズマ電極の高電圧集中構造によりプラズマガス温度が80~120℃になります。
耐熱性の弱い素材には適さない場合もございますので、実機によるテスト、検討をお願いします。
＊ 窒素ガスは、99.99％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスには水分、アルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。
生産装置対応
別途プラズマ電源ユニットが必要です
100mm幅ワーク対応のジェットタイプ（100V仕様）
100V電源に限定することで低価格、手軽な運用を実現しています。
プラズマ活性ガス照射サイズは幅108mm×スリット幅0.8mmを標準品としています冷却用エアを導入することで、長時間運用に対応しています。
＊処理幅100mmを超える場合は原則として複数機千鳥配列となります。
本装置は窒素ガス専用です。
＊窒素ガス専用設計のため、他のガスではプラズマジェットの放出はできません。
アルゴン、ヘリウムなど絶縁破壊距離の短いガスは高電圧の漏電を起こしますので使用できません
*窒素ガスは、99.99％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスには水分、アルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。
＊ プラズマジェットの写真は高感度撮影を行っております。（F1.8 ISO6400 1/2秒露光）
明るい室内では、写真のように鮮明なプラズマジェットの発光を目視するのは困難です。
JP-100 Series
（100mm幅対象物に適応）
商品カタログ
底面スリット部よりプラズマ活性ガスを放出します。
プラズマジェット照射寸法108mm×0.8mm
(電極カバー部含む、ガス継手、アース接続端子等突起部は除く）
冷却用エアを供給することで連続使用可能
2機接続例
100mmを超える照射対象物は複数連結にて対応
＊性能、耐久性向上のため、外観、材質、内部仕様等を変更する場合があります。
HV-120 Series 標準大気圧プラズマ電源ユニット
（写真はHV-120RE外部コントロール接点付き仕様）
アクア製大気圧プラズマジェット専用高圧電源ユニットです。
AC100V仕様で手軽に運用できます。
スライダック（別売）を接続することで、出力の調整が可能です。
JP-Series
生産装置対応
レンタル対応機種
25mm幅ワーク対応のジェットタイプ（100V仕様）
100V電源に限定することで低価格、手軽な運用を実現しています。
プラズマ活性ガス照射サイズは幅25mm×スリット幅0.8mm
小型部品、基板端子部など小さな面積の処理に最適
冷却用エアを導入することで、長時間運用に対応しています。
本装置は窒素ガス専用です。
＊窒素ガス専用設計のため、他のガスではプラズマジェットの放出はできません。
アルゴン、ヘリウムなど絶縁破壊距離の短いガスは高電圧の漏電を起こしますので使用厳禁です
*窒素ガスは、99.99％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスには水分、
アルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。
＊ プラズマジェットの写真は高感度撮影を行っております。（F1.8 ISO800 1.3秒露光）
明るい室内では、写真のように鮮明なプラズマジェットの発光を目視するのは困難です。
取扱説明書
専用プラズマ電源ユニット
HV-90
HPJ-25SP 25mm幅 生産装置対応プラズマジェット
（専用高圧電源HV-90セット商品）
AC100V仕様で手軽に運用できます。
生産装置等への取付け部形状のカスタマイズが可能です
＊性能、耐久性向上のため、外観、材質、内部仕様等を変更する場合があります。
レンタル対応機種
" 初回1週間無償レンタルサービス ” 好評実施中です。 お客様のお手元で、大気圧プラズマの効果をご確認ください。
（お申込み多数の場合、数週間お待ち頂く場合がございます。お早めに御予約頂けますと幸いです。お申込みの際は、右上の「メールでのお問合わせは」から、御一報頂けますと、申込書を返送させて頂きます。）
初回1週間無償レンタルサービスは装置返却時に簡単なテスト実施内容と結果、装置に対する評価とご要望などのアンケートに御協力をお願いしております。
（より良い装置開発、改良の参考とさせて頂きたいと考えております。機密事項に関わる内容は伏せて頂いて結構です。ご協力をお願いいたします）
HPJ-25SP
対応オ プション
大気圧プラズマの照射条件要素としてN2ガス流量の調整は重要です
大気圧プラズマ装置とセットでお使い頂くことをお勧めします
窒素ガス、冷却エア用 デジタル流量計ユニット （ACアダプタ付き）
外付けデジタル流量計 FM-01A
大気圧プラズマテスト機のガス流量を調整、流量表示
接続チューブ径 Φ8mm
（Φ８mm→Φ6mm変換レデューサー同梱）
流量調整可能 流量正常時 流量低下時
（表示可能流量JP100用2～200L/min テスト機用1～50L/min)
外付けデジタル流量計 FM-02A
New
ハンドバルブ、電源スイッチ付きコンパクトモデルを追加ラインナップしました
AC-DCアダプター付属
大気圧プラズマ用途以外の空気・窒素ガス流量調整にも使用できます
流量レンジに応じて３機種ご用意しました 推奨機種
FM-02A-50 (0.5～50.0L/min) 接続部Φ6mm 25mm幅テスト機,SPJ-02MIN 他
FM-02A-100 (1～100L/min) 接続部Φ8mm SPJ-02HP
FM-02A-200 (2～200L/min) 接続部Φ8mm JP-100シリーズ
＊外観寸法は全て同じです
機能追加＋コンパクト化
FM-01A 177×40×41.5mm
FM-02A 140×40×41.5mm
長さ×幅×高さ(本体サイズ・突起部を除く）
